Como crimpar cabo de rede RJ-45: o passo a passo sem erro

Crimpar cabo de rede parece trivial até o momento em que o testador acende os LEDs fora de ordem e você descobre que precisa cortar tudo e começar de novo. A boa notícia é que praticamente todo erro de crimpagem cai em quatro categorias, e todas são evitáveis com uma regra de cada vez.

Este guia cobre a ordem das cores nos dois padrões, as seis montagens possíveis de cabo, o passo a passo da crimpagem e o teste final. As pinagens seguem a norma ANSI/TIA-568 — a revisão vigente é a TIA-568-E, de 2020 — e a pinagem de console segue a especificação da Cisco para porta de console.

O que você precisa antes de começar

São quatro itens, e só o primeiro é inegociável:

• Alicate de crimpar RJ-45. Corta, desencapa e prensa os contatos. Não dá para improvisar com chave de fenda: a prensagem precisa ser simultânea nos oito contatos.
• Conectores RJ-45 do tipo certo para o seu cabo (isso muda mais coisa do que parece — explico abaixo).
• Cabo de rede compatível com a velocidade que você quer.
• Testador de cabo. Tecnicamente opcional, na prática indispensável: sem ele você descobre o erro só depois de fechar a parede.

Cabo sólido ou flexível: escolha antes de comprar o conector

Este é o detalhe que mais gera cabo que “funciona por uma semana e para”.

• Cabo sólido (rígido): cada via é um fio único de cobre. É o cabo de infraestrutura — o que passa dentro da parede, do conduíte, do forro. Aguenta melhor o lance longo, mas quebra se ficar sendo dobrado.
• Cabo flexível (multifilar): cada via é um feixe de fiozinhos. É o cabo de patch cord, aquele curto que vai do ponto de parede até o computador. Aceita dobra e movimento.

O problema é que os contatos do conector são diferentes para cada tipo. O conector de cabo sólido tem contatos que perfuram o fio único pelos lados; o de flexível tem contatos que atravessam o feixe. Usar o conector errado até fecha e até dá link no começo, mas o contato é parcial e falha com qualquer movimento. Se a embalagem não disser para qual tipo serve, prefira comprar de quem informa.

Sobre o cabo em si: fuja de CCA (alumínio revestido de cobre). É mais barato, mas tem resistência maior, esquenta, oxida na emenda e derruba a taxa em lance longo.

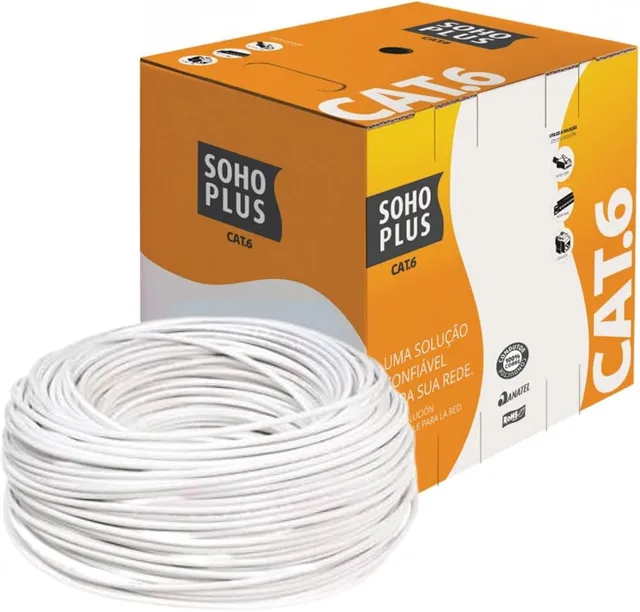

A Furukawa é a referência de cabeamento estruturado no Brasil, e a caixa de 305 m do SohoPlus é o formato padrão de quem vai cabear a casa inteira. Repare que o anúncio especifica cobre, não CCA — é essa palavra que você procura na descrição, independente da marca escolhida.

Ver na Amazon →

T568A e T568B: a ordem das cores

Existem dois padrões de ordenação das oito vias dentro do conector. Eles não são melhores ou piores — são apenas dois arranjos, e o que importa é usar o mesmo dos dois lados.

T568B (pino 1 ao 8): branco/laranja, laranja, branco/verde, azul, branco/azul, verde, branco/marrom, marrom.

T568A (pino 1 ao 8): branco/verde, verde, branco/laranja, azul, branco/azul, laranja, branco/marrom, marrom.

Repare que a única diferença é a troca do par verde com o par laranja. Azul e marrom ficam onde estão nos dois padrões. Guardar isso já resolve metade da memorização.

Qual usar? O T568B é o padrão dominante no Brasil e em instalação corporativa em geral, por herança do antigo padrão AT&T 258A. A própria TIA recomenda o T568A para cabeamento horizontal, mas na prática você vai encontrar T568B na esmagadora maioria das instalações existentes. Se está começando do zero, vá de T568B e seja consistente na casa inteira.

A regra que evita tudo: o pino 1 é o da esquerda quando você olha de frente para o conector com a trava para baixo. Quem monta com a trava para cima inverte a ordem inteira e não entende por que o cabo não passa.

As seis montagens de cabo RJ-45

Aqui é onde a maioria dos tutoriais para pela metade. Existem seis combinações que valem conhecer:

1 e 2. Cabo direto (straight-through)

Mesmo padrão nas duas pontas — T568B nos dois lados, ou T568A nos dois lados. É 99% do que você vai fazer: computador ao switch, roteador ao ponto de parede, console à TV. Os dois funcionam igual; o que não pode é misturar sem querer.

3. Crossover de 100 Mbps

T568A de um lado, T568B do outro. Isso cruza apenas os pares 2 e 3 (verde e laranja) e deixa azul e marrom retos. Era o cabo para ligar dois computadores diretamente, ou dois switches antigos entre si.

4. Crossover Gigabit

Aqui está o detalhe que quase ninguém conta: o crossover clássico não serve para Gigabit. O 1000BASE-T usa os quatro pares para transmitir, então um crossover de verdade em Gigabit precisa cruzar todos eles — 1↔3, 2↔6, 4↔7 e 5↔8. Trocar A por B cruza só metade, e o resultado é uma negociação que cai para 100 Mbps ou um link instável.

5. Rollover (cabo de console)

A ordem espelhada: pino 1 vai no 8, 2 no 7, 3 no 6, 4 no 5. Não é cabo de rede — ele liga o computador à porta de console de switches e roteadores gerenciáveis, para configuração por terminal serial. Tradicionalmente é aquele cabo achatado azul-claro da Cisco.

6. A montagem de dois pares

Usando só os pinos 1, 2, 3 e 6, o cabo funciona: dá link, navega, parece normal. Só que trava em 100 Mbps para sempre, porque Gigabit precisa dos quatro pares. É a causa silenciosa de muito diagnóstico de “internet lenta” que ninguém acha — especialmente em cabo antigo que alguém emendou no aperto.

Você ainda precisa de crossover?

Quase certamente não. O Auto MDI-X existe desde 1998 e faz a inversão dentro do próprio equipamento, automaticamente. Qualquer switch, roteador ou placa de rede minimamente atual detecta o tipo de cabo e se ajusta. Na prática, faça tudo direto em T568B e só vá atrás de crossover se estiver ligando equipamento realmente antigo, sem essa detecção.

O passo a passo da crimpagem

1. Corte a ponta em ângulo reto. Ponta velha, esmagada ou cortada torta atrapalha o alinhamento. Comece com um corte limpo.

2. Desencape 3 a 4 cm da capa externa. Use a lâmina circular do alicate, gire e puxe. A ideia é cortar só a capa — se aparecer cobre marcado ou via com a isolação cortada, corte tudo e refaça. Fio ferido ali vira falha intermitente meses depois.

3. Separe os quatro pares e desfaça a torção. Só o necessário. Guarde este número: não destrance mais que 13 mm — cerca de um dedo. A torção não é enfeite, é o que cancela interferência; quanto mais trecho destrançado, mais ruído entra e pior o desempenho em Gigabit.

4. Ordene as vias no padrão escolhido. Alinhe lado a lado, achate entre os dedos e confira duas vezes olhando na posição correta — de frente para o conector, trava para baixo.

5. Corte todas as oito na mesma altura. Um corte único e reto, deixando cerca de 12 a 14 mm de via exposta. Precisam ficar perfeitamente parelhas: se uma ficar mais curta, ela não chega ao contato.

6. Insira até o fundo. Empurre firme e olhe pela frente do conector: as oito pontas de cobre têm que estar encostadas no fim. Ao mesmo tempo, a capa externa precisa entrar o suficiente para ficar sob a trava de retenção.

7. Crimpe com firmeza. Uma prensada só, forte, até a catraca liberar. A prensagem empurra os oito contatos para dentro das vias e trava a capa.

8. Repita na outra ponta e teste.

O conector pass-through facilita muito

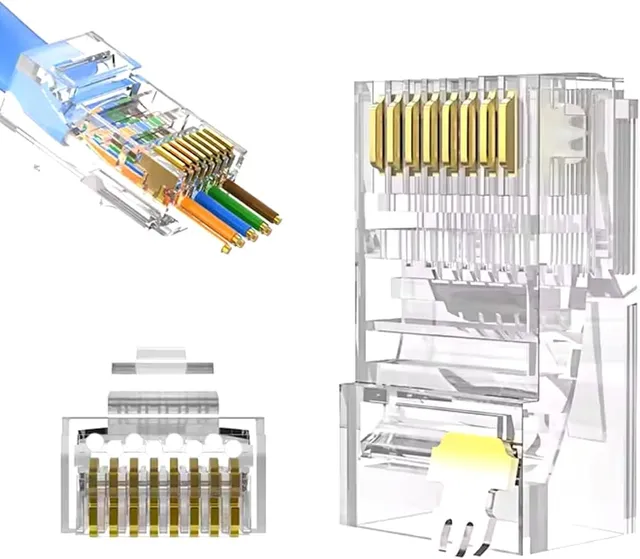

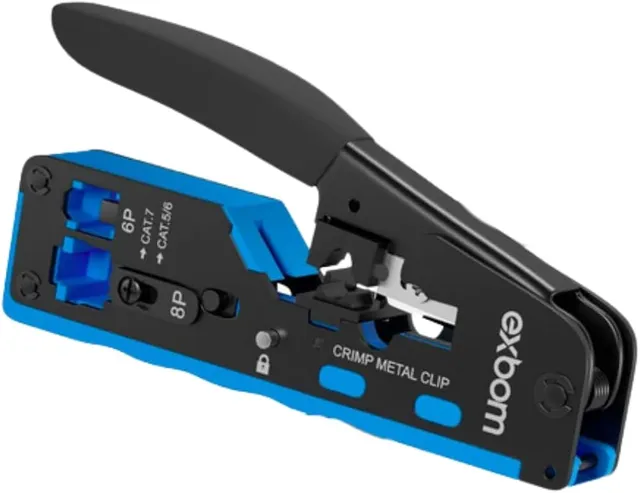

Vale conhecer o conector vazado (pass-through): as vias atravessam o conector e saem pela frente. Isso significa que você puxa os fios até o fim e confere a ordem olhando as pontas do lado de fora, antes de crimpar. O alicate próprio corta a sobra no mesmo movimento da prensagem.

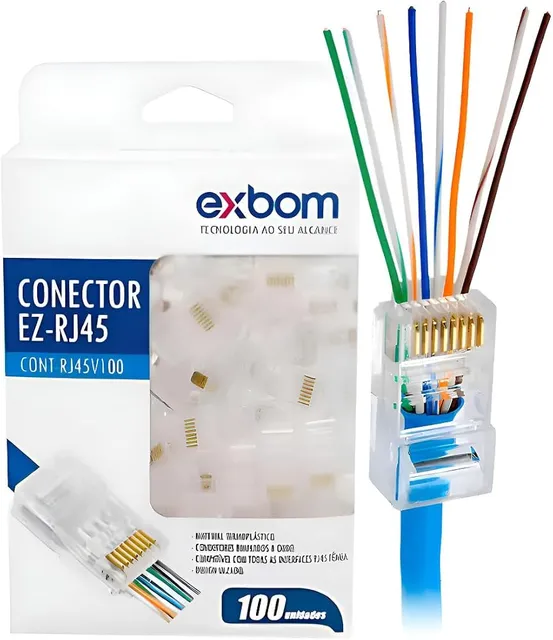

Repare na frente do conector: os furos atravessam o corpo inteiro. É por ali que as vias saem, permitindo conferir a ordem das cores antes de prensar.

Para quem está começando, isso elimina o erro mais comum de todos — o fio que parou no meio do caminho. A contrapartida é que ele exige um alicate que faça o corte rente.

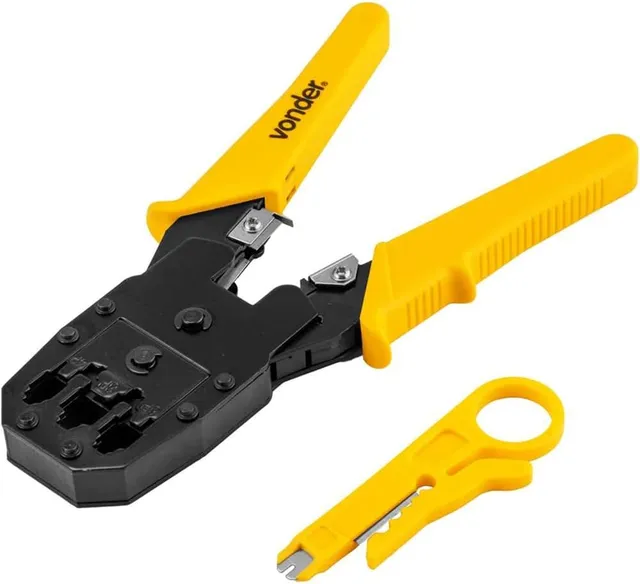

O kit que já vem com alicate e 100 conectores pass-through resolve as duas pontas do problema numa compra só, e é o caminho mais direto para quem nunca crimpou. Quem prefere marca com assistência no Brasil costuma ir de Vonder ACV 245 — mas atenção, esse modelo não corta a sobra do conector vazado, então ele pede o conector comum.

Os quatro erros que reprovam o cabo

O mais traiçoeiro é o primeiro. Um cabo com 4 cm destrançados passa no testador comum, porque o testador barato só verifica continuidade e ordem — ele não mede diafonia nem atenuação. O cabo então funciona, mas entrega menos do que deveria, e o problema só aparece como lentidão inexplicável.

Testando o cabo

O testador comum manda um sinal por via e acende os LEDs de 1 a 8 em sequência nas duas pontas. O que você quer ver:

• Sequência 1-2-3-4-5-6-7-8 nas duas pontas, em ordem: cabo direto correto.
• LED que não acende: via sem contato — quase sempre fio que não chegou ao fundo.
• Ordem trocada (ex.: 1-2-3-6…): padrão diferente entre as pontas.
• Dois LEDs acendendo juntos: curto entre vias, geralmente isolação ferida no desencape.

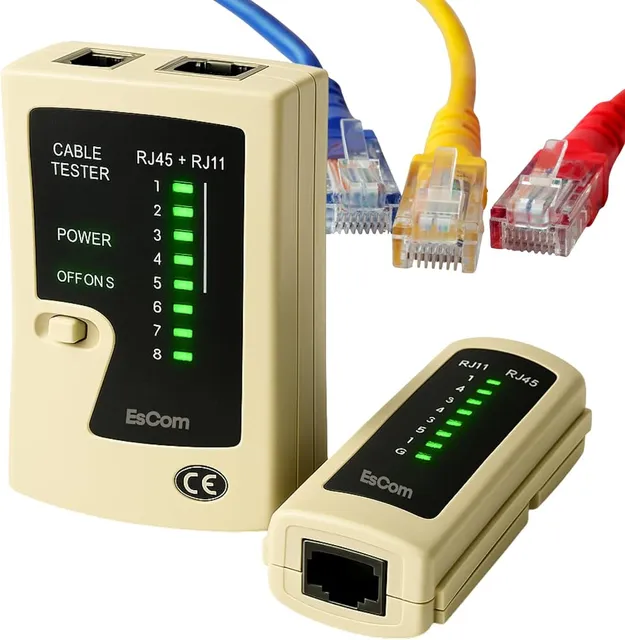

O modelo com módulo remoto destacável — aquela peça menor ao lado do corpo principal — resolve o caso do cabo já passado na parede: você deixa o módulo numa ponta e vai testar na outra sozinho, sem precisar de uma segunda pessoa gritando o resultado do outro cômodo.

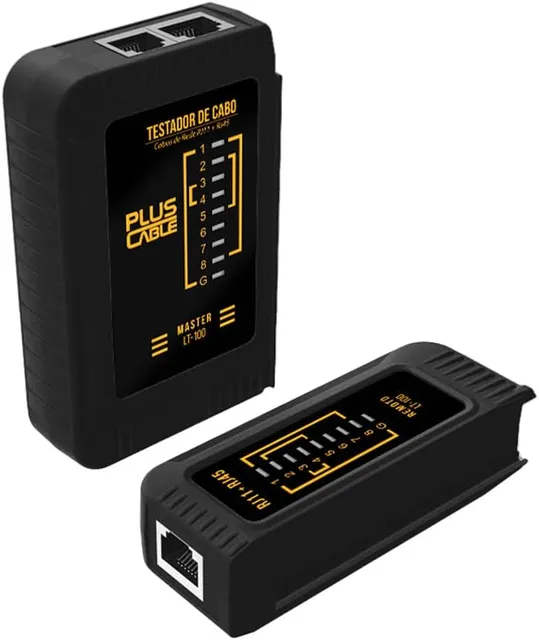

Quem prefere marca conhecida com garantia formal tem o PlusCable LT-100BK, que faz o mesmo teste em corpo único.

Vale ser honesto sobre o limite: esses testadores verificam ligação, não desempenho. Certificação real de categoria exige equipamento que mede diafonia, atenuação e retorno — coisa de instalador profissional. Para uso doméstico, o testador simples resolve o que interessa.

Cat5e, Cat6 ou Cat6a: qual crimpar

Para a maioria das casas, Cat5e já entrega Gigabit sem drama nas distâncias domésticas. O Cat6 dá margem melhor contra ruído e é o que faz sentido comprar hoje, porque a diferença de preço encolheu. Cat6a só se justifica em lance muito longo ou ambiente com muita interferência — e é bem mais grosso e difícil de crimpar.

Se você vai abrir parede para passar cabo, passe Cat6: a obra é o caro, o cabo é o barato. Já detalhamos essa escolha no comparativo entre Cat5e e Cat6.

Depois que os cabos estiverem prontos e passados, sobra o trabalho de deixar tudo organizado atrás do rack ou da bancada — e aí o assunto vira braçadeira, canaleta e identificação, que o pessoal da Reforma Caseira detalhou em como organizar os cabos da casa com abraçadeiras de nylon.

Perguntas frequentes

Preciso mesmo do alicate, ou dá para usar chave de fenda? Precisa do alicate. Existe gente que empurra os contatos um a um com chave de fenda, mas a prensagem tem que ser simultânea e na profundidade certa. Cabo feito assim falha por contato parcial.

Qual a distância máxima? A norma prevê 100 metros para o lance permanente em par trançado — 90 m de cabo fixo mais 10 m de patch cords. Acima disso o sinal degrada e você precisa de switch no meio ou fibra.

Posso emendar dois cabos? Pode, com conector de emenda ou keystone, mas cada emenda é um ponto de perda e de falha. Em lance longo, prefira passar um cabo único.

Meu cabo dá 100 Mbps mesmo sendo Cat6. Por quê? Quase sempre é montagem de dois pares (só 1, 2, 3 e 6) numa das pontas, ou uma via sem contato. Teste as oito posições: se 4, 5, 7 ou 8 não acender, achou o motivo.

Conector de cabo sólido serve no flexível? Não deveria. Fecha e às vezes dá link, mas o contato é parcial e falha com movimento. Use o conector do tipo do seu cabo.

Fechando

Crimpar cabo de rede é uma habilidade de meia hora de aprendizado que economiza dinheiro por anos — e, mais que isso, dá autonomia para passar cabo na casa do jeito certo em vez de depender de Wi-Fi onde ele não alcança bem.

Se for guardar três coisas deste guia: T568B nas duas pontas, no máximo 13 mm destrançados e as oito vias encostadas no fundo do conector. Esses três detalhes respondem pela grande maioria dos cabos que reprovam.

E se estiver começando agora, o conector pass-through vale cada centavo da diferença — ver a ordem das cores pela frente antes de prensar transforma a parte mais chata do processo na mais tranquila.
